维持电流稳定 隔离型反驰式控制器显身手
为解决这些脱机式LED的所有驱动难题，凌力尔特(Linear Technology)推出一款隔离型反驰式LED控制器LT3799，具主动PFC，专门为在90～265VAC的通用输入范围内驱动LED而设计。LT3799以关键传导模式工作，最大限度缩减外部变压器的尺寸，非常适用于驱动功率从4瓦至数百瓦的多种LED应用。驱动高达20瓦的LED的整个电路如图1所示。这个特定电路可用Triac调光，且在90～265VAC的通用输入范围内，能提供高达1安培(A)的LED电流，同时提供超过86%的效率(图2)。稍微改变一下外部组件，这个电路就可进一步优化，以在120、240、377VAC或几乎任何常见的AC输入情况下使用。

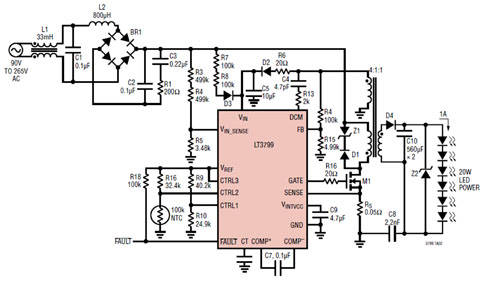

图1 隔离型反驰式LED控制器电路范例

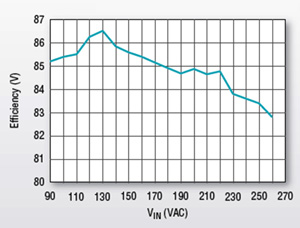

图2 LT3799在通用输入电压范围内的效率
LT3799运用单级设计，使整个LED驱动电路(包括EMI滤波器)仅需要四十个外部组件，从而使该解决方案简单、接脚面积精简且具成本效益。图1中的20W电路的总尺寸仅为30毫米(mm) 75毫米，高度仅为30毫米，从而成为种类繁多的LED应用的理想选择。此外，其独特的内部电路提供高达0.98的主动PFC，容易满足美国能源部(Department of Energy, DOE)的要求，同时还符合IEC 61000-3-2C类谐波要求(图3)。

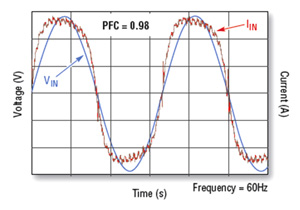

图3 具主动PFC的LT3799VIN和IIN波形
